〖宏泰泵业〗RYS型离心式热油泵

商 标:北辰

生产商:武安市宏泰机械泵业有限公司

产 地:河北省邯郸市武安市

销售热线:400-9970980 0310-5652273

流量范围 Q =  1  ─ 1500  m3/h   生产许可证编号:(冀)XK06-003-00019

扬程范围 H = 10  ─ 132   m    执  行  标  准:Q/WB 27-2013

温度范围 T = -20 ─ 350   ℃    出厂试验类型:性能试验(抽检)、运转试验

功率范围 P = 0.75─ 710   kW    外包装形式:用户要求

产品用途

本产品适用于输送不含固体颗粒的弱腐蚀性(温度≤350℃)液体,也可根据用户需求,过流部件选用相应材质,输送具有腐蚀性或其它特殊性能的液体。

细节展示

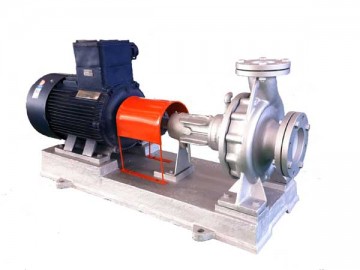

RYS离心式热油泵

单端面机械密封



膜片联轴器



膜片联轴器连接形式,结构更加简便、美观,保证原动机与整机的同心度,成本较高。



刚性联轴器        柔性联轴器



自制刚性连接和自制柔性连接(利用皮带),根据配用功率、使用环境的差异选择,满足原动机与整机的同心度要求和扭矩力,柔性相对经济性较好。

用户须知

1.用户应根据使用条件选择泵的型号。

2.如需我公司协助选型,订货时应指出泵送介质的性质(介质名称、温度、密度、

粘度、腐蚀性介质名称及成分、含量、饱和蒸汽压等);现场条件(所在位置的海拔

高度、相对温度,防爆区域等级);工况要求( 流量、扬程、温度)。

3.若对原动机、联轴器、轴承等有特殊要求时,用户应说明。

资质证明

质量保证及售后服务政策

1.我公司产品的设计、制造、试验全过程严格按照ISO9001─2008质量保证体系的要求进行。

2.质保期:泵在使用现场不超过6个月,因制造不良造成的损坏,由制造厂免费维修。

3.现场服务:依据客户需求,可负责提供调试和检修;设备维护人员的技术培训。

4.售后服务:若设备运行中发现质量问题,接回馈信息后立即答复,根据国内距离远近,在12─72小时内到达现场处理;产品享受终生维修服务。

5.长期供应备品备件。

承诺


1.结构简单,便于拆装和排除故障,降低维修成本.

2.性能先进,高流量,大扬程,效率高,体积小,噪声低,能够长期稳定运行.

3.采用风冷式结构(特殊情况下采用强制冷却),节约运行成本,保障运行安全,延长使用寿命.

4.轴向吸入,垂直排出,节约运行时间.

5.脚支撑结构,整体浇铸,结构紧凑,外形美观;中心支撑结构,保障径向热膨胀平衡,高温状态下平稳运转.

6.价格合理,应用广泛,具有良好的经济适用性.

7.采用软填料+单端面机械密封的密封形式,保障产品无泄漏。

产品用途

本产品适用于输送不含固体颗粒的弱腐蚀性(温度≤350℃)液体,也可根据用户需求,过流部件选用相应材质,输送具有腐蚀性或其它特殊性能的液体。

细节展示

RYS离心式热油泵

单端面机械密封



膜片联轴器



膜片联轴器连接形式,结构更加简便、美观,保证原动机与整机的同心度,成本较高。



刚性联轴器        柔性联轴器



自制刚性连接和自制柔性连接(利用皮带),根据配用功率、使用环境的差异选择,满足原动机与整机的同心度要求和扭矩力,柔性相对经济性较好。

用户须知

1.用户应根据使用条件选择泵的型号。

2.如需我公司协助选型,订货时应指出泵送介质的性质(介质名称、温度、密度、

粘度、腐蚀性介质名称及成分、含量、饱和蒸汽压等);现场条件(所在位置的海拔

高度、相对温度,防爆区域等级);工况要求( 流量、扬程、温度)。

3.若对原动机、联轴器、轴承等有特殊要求时,用户应说明。

资质证明

质量保证及售后服务政策

1.我公司产品的设计、制造、试验全过程严格按照ISO9001─2008质量保证体系的要求进行。

2.质保期:泵在使用现场不超过6个月,因制造不良造成的损坏,由制造厂免费维修。

3.现场服务:依据客户需求,可负责提供调试和检修;设备维护人员的技术培训。

4.售后服务:若设备运行中发现质量问题,接回馈信息后立即答复,根据国内距离远近,在12─72小时内到达现场处理;产品享受终生维修服务。

5.长期供应备品备件。

承诺


结构型式



1. 泵体    2. 叶轮

3. 填料    4. 轴承

5. 轴承体   6. 静环座

7. 压注油杯  8.轴承压盖

9. 油封毡圈   10. 支架

11. 漏液指示 12. 机械密封

13. 轴    14. 泵盖

15. 放油堵

冷却方式:风冷(或强制冷却)

密封型式:软填料+机械密封

支撑方式:脚支撑(或中心支撑)

结构特点:此结构是结合风冷式结构设计,改用国际先进的密封形式,在保证高温环境下安全运行的同时,确保无泄漏,延长轴承使用寿命,使整机运行更加稳定,成本较高。

特别说明:根据客户要求可以选择标准轴承或滑动轴承;可以选择是否配置外接冲洗、强制冷却。

RYS型离心式热油泵型号含义

1、基本参数

表1 泵的基本参数(2极电机)

型号

流量

扬程

转速

效率

汽蚀余量

比转数

m3/h

L/s

m

r/min

%

m

ns

20-20-100

1

0.28

10

2800

26

2

30

20-20-125

1.5

0.42

22

2800

30

2

21

25-25-160

3

0.83

27

2900

30

2

26

25-25-200

0.8

0.22

65

2900

9

2

6.9

25-25-240

0.8

0.22

80

2900

8

2

5.9

25-25-250

1.6

0.44

80

2900

10

2

8.3

32-25-180

3.2

0.89

40

2900

22

2

19.9

32-25-200

3.2

0.89

65

2900

20

2

14

32-25-250

3.2

0.89

80

2900

15

2

12

32-32-160

6

1.67

28

2900

35

2

36

40-25-160

10

2.78

28

2900

44

2

46

40-25-200

6.3

1.75

65

2900

26

2

19

40-25-250

6.3

1.75

80

2900

22

2

17

50-32-160

12.5

3.47

30

2900

47

2

49

50-32-200

12.5

3.47

50

2900

40

2

33

50-32-250

12.5

3.47

80

2900

32

2.2

23

65-50-160

20

5.56

32

2900

55

2

59

65-40-200

25

6.94

50

2900

52

2

47

65-40-250

25

6.94

80

2900

46

2.2

33

65-40-315

25

6.94

125

2900

38

3.3

23

80-50-160

50

13.89

32

2900

67

2.2

93

80-50-200

50

13.89

50

2900

63

2

66

80-50-250

50

13.89

80

2900

57.5

2.2

47



型号

流量

扬程

转速

效率

汽蚀余量

比转数

m3/h

L/s

m

r/min

%

m

ns

80-50-315

50

13.89

125

2900

51

3.3

33

100-80-160

100

27.78

32

2900

73

3.8

132

100-65-200

100

27.78

50

2900

71.5

3.8

93

100-65-250

100

27.78

80

2900

67

3.4

66

100-65-315

100

27.78

125

2900

61

3.3

47

125-80-160

160

44.44

32

2900

76

5.6

166

125-80-200

160

44.44

50

2900

76

5.2

119

125-80-250

160

44.44

80

2900

73

4.8

83

125-80-315

160

44.44

125

2900

68

4.4

60

125-100-200

200

55.56

50

2900

76.5

6.1

133

125-100-250

200

55.56

70

2900

76

5.5

103

125-100-270

250

69.45

75

2970

77

6

112

125-100-315﹡

200

55.56

125

2970

71

5.5

67

150-125-200

300

83.33

50

2970

79

5.5

166

150-125-250

300

83.33

80

2970

78

6

117

150-125-315﹡

300

83.33

125

2970

76

7

82

200-150-250

400

111.11

80

2970

79.4

6

135

注1:基本参数合同有约定的按合同执行。

注2:带﹡号为中心线支承,表中所列的参数为20℃常温清水时设计点的数值。

表2 泵的基本参数(4极电机)

2、型普图
