流量范围 Q =  1  ─ 1500  m3/h　　 生产许可证编号：（冀）XK06-003-00019

扬程范围 H = 10  ─ 132   m　　　　执  行  标  准：Q/WB 27-2013

温度范围 T = -20 ─ 350   ℃　　　　出厂试验类型：性能试验（抽检）、运转试验

功率范围 P = 0.75─ 710   kW　　　 外包装形式：用户要求

产品用途

本产品适用于输送不含固体颗粒的弱腐蚀性（温度≤350℃）液体，也可根据用户需求，过流部件选用相应材质，输送具有腐蚀性或其它特殊性能的液体。

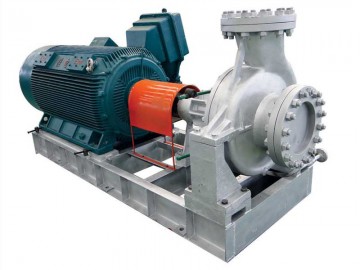

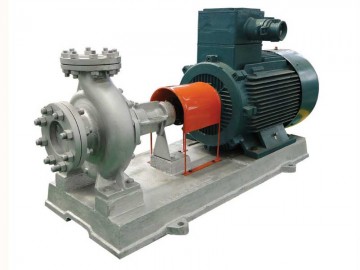

细节展示

用户须知

1.用户应根据使用条件选择泵的型号。

2.如需我公司协助选型，订货时应指出泵送介质的性质（介质名称、温度、密度、

粘度、腐蚀性介质名称及成分、含量、饱和蒸汽压等）；现场条件（所在位置的海拔

高度、相对温度，防爆区域等级）；工况要求（ 流量、扬程、温度）。

3.若对原动机、联轴器、轴承等有特殊要求时，用户应说明。

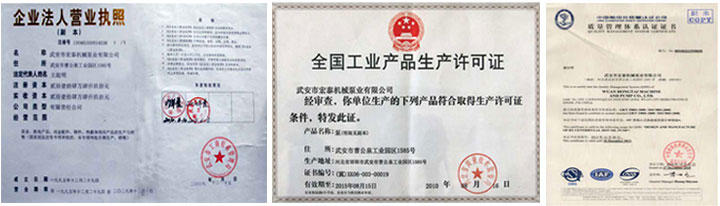

资质证明

　

质量保证及售后服务政策

1.我公司产品的设计、制造、试验全过程严格按照ISO9001─2008质量保证体系的要求进行。

2.质保期：泵在使用现场不超过6个月，因制造不良造成的损坏，由制造厂免费维修。

3.现场服务：依据客户需求，可负责提供调试和检修；设备维护人员的技术培训。

4.售后服务：若设备运行中发现质量问题，接回馈信息后立即答复，根据国内距离远近，在12─72小时内到达现场处理；产品享受终生维修服务。

5.长期供应备品备件。

承诺　　

1.结构简单，便于拆装和排除故障，降低维修成本.

2.性能先进，高流量，大扬程，效率高，体积小，噪声低，能够长期稳定运行.

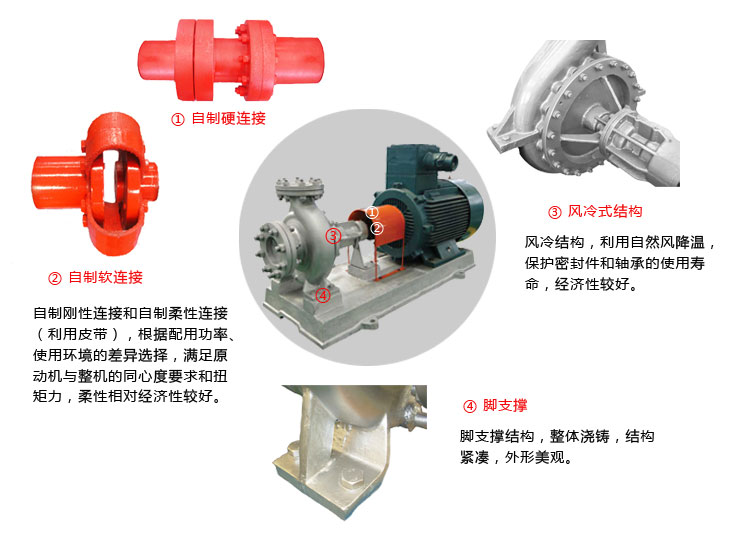

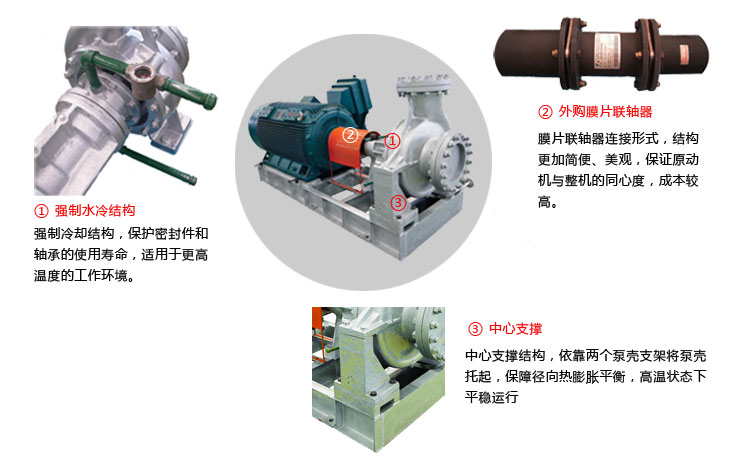

3.采用风冷式结构（特殊情况下采用强制冷却），节约运行成本，保障运行安全，延长使用寿命.

4.轴向吸入，垂直排出，节约运行时间.

5.脚支撑结构，整体浇铸，结构紧凑，外形美观；中心支撑结构，保障径向热膨胀平衡，高温状态下平稳运转.

6.价格合理，应用广泛，具有良好的经济适用性.

产品用途

本产品适用于输送不含固体颗粒的弱腐蚀性（温度≤350℃）液体，也可根据用户需求，过流部件选用相应材质，输送具有腐蚀性或其它特殊性能的液体。

细节展示

用户须知

1.用户应根据使用条件选择泵的型号。

2.如需我公司协助选型，订货时应指出泵送介质的性质（介质名称、温度、密度、

粘度、腐蚀性介质名称及成分、含量、饱和蒸汽压等）；现场条件（所在位置的海拔

高度、相对温度，防爆区域等级）；工况要求（ 流量、扬程、温度）。

3.若对原动机、联轴器、轴承等有特殊要求时，用户应说明。

资质证明

　

质量保证及售后服务政策

1.我公司产品的设计、制造、试验全过程严格按照ISO9001─2008质量保证体系的要求进行。

2.质保期：泵在使用现场不超过6个月，因制造不良造成的损坏，由制造厂免费维修。

3.现场服务：依据客户需求，可负责提供调试和检修；设备维护人员的技术培训。

4.售后服务：若设备运行中发现质量问题，接回馈信息后立即答复，根据国内距离远近，在12─72小时内到达现场处理；产品享受终生维修服务。

5.长期供应备品备件。

承诺　　

结构型式（一）风冷式

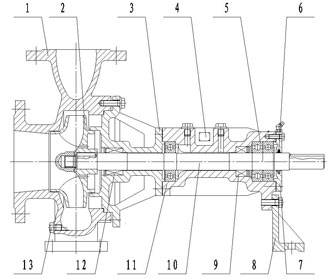

1. 泵体　　　　2. 叶轮   3. 泵盖　　　　4. 铭牌   5. 轴承　　　　6. 油封毡圈    7. 轴承压盖　　8. 支架 9. 油封　　　　10. 轴    11. 轴承体　　  12. 填料     13. 放油堵

冷却方式：风冷

密封形式：软填料+油封

支撑方式：脚支撑（或中心支撑）

结构特点：此结构为标准结构，采用自然风冷方式，对泵盖优化设计，扩大散热面积，屏蔽导向轴承的高温，达到降低整机温度，延长轴承使用寿命，保证整机在高温环境下稳定运行的目的。 　　

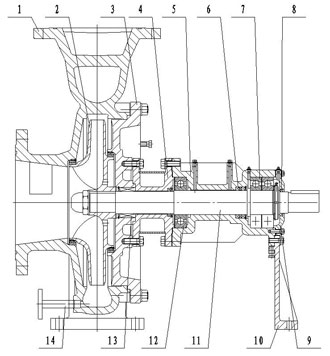

1. 泵体　　　2. 叶轮   3. 泵盖　　　4. 水冷套体   5. 轴承体　　6. 油封   7. 后轴承　　8. 轴承压盖   9 .油封毡圈　10. 支架   11. 轴　　　 12. 前轴承   13. 填料　　 14. 放油管

冷却方式：强制冷却

密封型式：软填料+油封

支撑方式：中心支撑（或脚支撑）

结构特点：此结构是在风冷式结构的基础上改进，采用连续水冷方式，在泵盖与轴承体之间加设强制冷却套体，保证轴承使用寿命，适用更高温度的工作环境。特殊要求时采用中心支撑，可以平衡径向热膨胀，使整机运行更平稳。

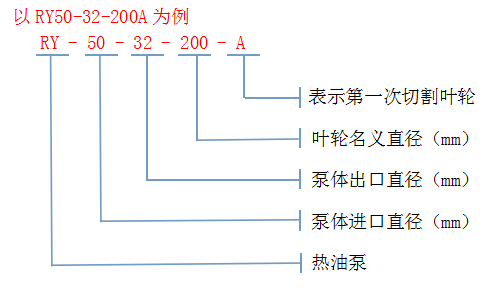

RY型离心式热油泵型号含义

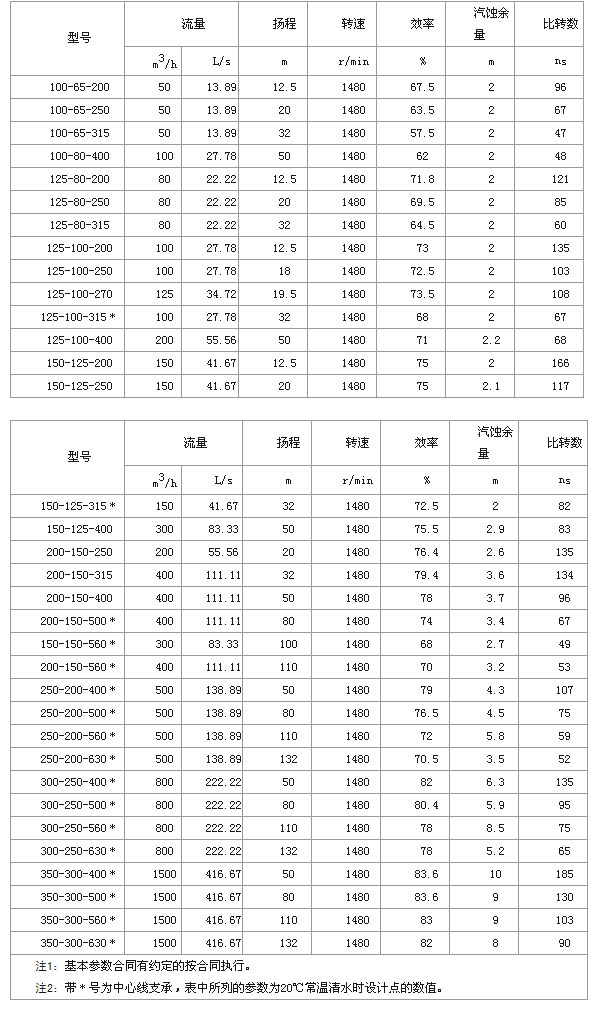

1、基本参数

表1 泵的基本参数(2极电机)



型号	流量		扬程	转速	效率	汽蚀余量	比转数
	m3/h	L/s	m	r/min	%	m	ns
80-50-315	50	13.89	125	2900	51	3.3	33
100-80-160	100	27.78	32	2900	73	3.8	132
100-65-200	100	27.78	50	2900	71.5	3.8	93
100-65-250	100	27.78	80	2900	67	3.4	66
100-65-315	100	27.78	125	2900	61	3.3	47
125-80-160	160	44.44	32	2900	76	5.6	166
125-80-200	160	44.44	50	2900	76	5.2	119
125-80-250	160	44.44	80	2900	73	4.8	83
125-80-315	160	44.44	125	2900	68	4.4	60
125-100-200	200	55.56	50	2900	76.5	6.1	133
125-100-250	200	55.56	70	2900	76	5.5	103
125-100-270	250	69.45	75	2970	77	6	112
125-100-315﹡	200	55.56	125	2970	71	5.5	67
150-125-200	300	83.33	50	2970	79	5.5	166
150-125-250	300	83.33	80	2970	78	6	117
150-125-315﹡	300	83.33	125	2970	76	7	82
200-150-250	400	111.11	80	2970	79.4	6	135
注1：基本参数合同有约定的按合同执行。 注2：带﹡号为中心线支承，表中所列的参数为20℃常温清水时设计点的数值。

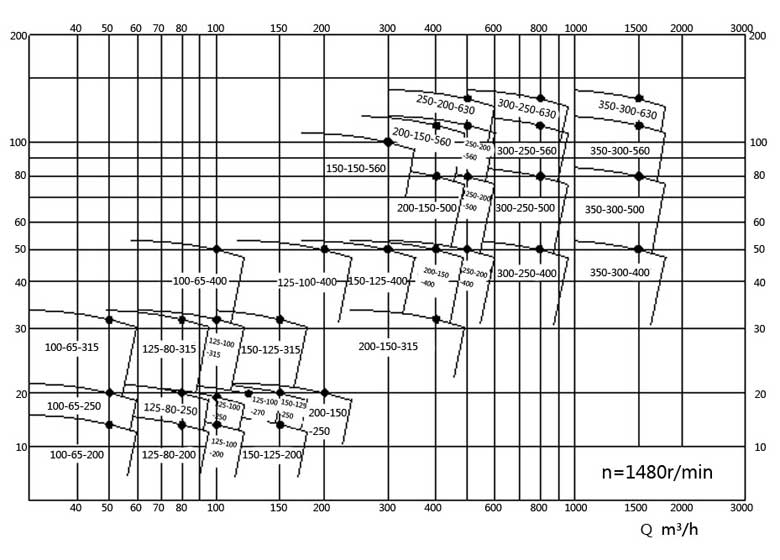

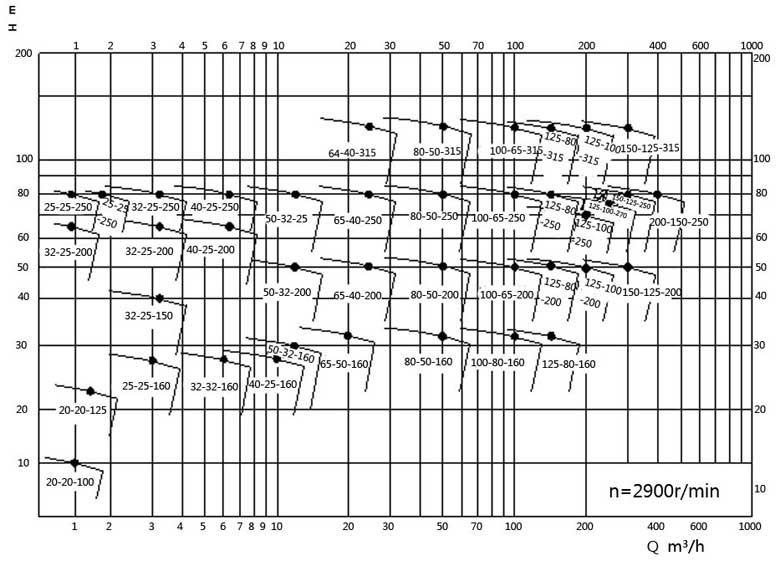

2、型普图
