RYD型离心式热油泵

流量范围 Q = 1 ─ 1500 m3/h　　生产许可证编号：（冀）XK06-003-00019

扬程范围 H = 10 ─ 132 m　　　　执行标准：Q/WB 27-2013

温度范围 T = -20 ─ 350 ℃　　　出厂试验类型：性能试验（抽检）、运转试验

功率范围 P = 0.75─ 710 kW　　　外包装形式：用户要求

产品用途

本产品适用于输送不含固体颗粒的弱腐蚀性（温度≤350℃）液体，也可根据用户需求，过流部件选用相应材质，输送具有腐蚀性或其它特殊性能的液体。

细节展示

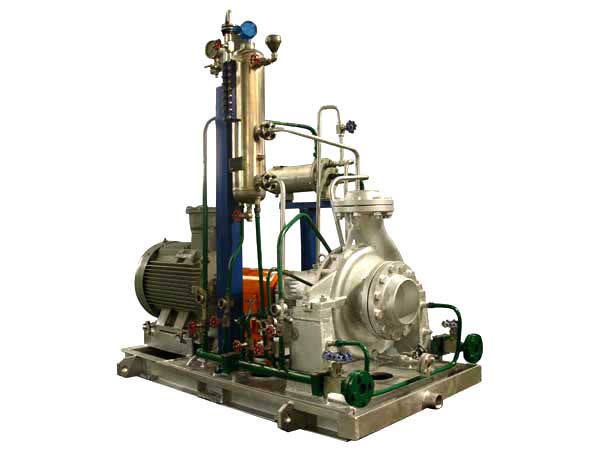

RYD离心式热油泵

（此图产品按用户特殊要求制作）

膜片联轴器

膜片联轴器连接形式，结构更加简便、美观，保证原动机与整机的同心度，成本较高。

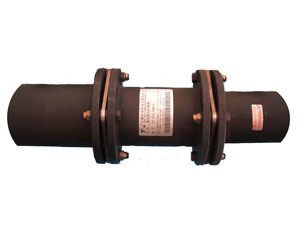

刚性联轴器　　　　　　　柔性联轴器

自制刚性连接和自制柔性连接（利用皮带），根据配用功率、使用环境的差异选择，满足原动机与整机的同心度要求和扭矩力，柔性相对经济性较好。

用户须知

1.用户应根据使用条件选择泵的型号。

2.如需我公司协助选型，订货时应指出泵送介质的性质（介质名称、温度、密度、

粘度、腐蚀性介质名称及成分、含量、饱和蒸汽压等）；现场条件（所在位置的海拔

高度、相对温度，防爆区域等级）；工况要求（流量、扬程、温度）。

3.若对原动机、联轴器、轴承等有特殊要求时，用户应说明。

资质证明

质量保证及售后服务政策

1.我公司产品的设计、制造、试验全过程严格按照ISO9001─2008质量保证体系的要求进行。

2.质保期：泵在使用现场不超过6个月，因制造不良造成的损坏，由制造厂免费维修。

3.现场服务：依据客户需求，可负责提供调试和检修；设备维护人员的技术培训。

4.售后服务：若设备运行中发现质量问题，接回馈信息后立即答复，根据国内距离远近，在12─72小时内到达现场处理；产品享受终生维修服务。

5.长期供应备品备件。

承诺

1.结构简单，便于拆装和排除故障，降低维修成本.

2.性能先进，高流量，大扬程，效率高，体积小，噪声低，能够长期稳定运行.

3.采用风冷式结构（特殊情况下采用强制冷却），节约运行成本，保障运行安全，延长使用寿命.

4.轴向吸入，垂直排出，节约运行时间.

5.脚支撑结构，整体浇铸，结构紧凑，外形美观；中心支撑结构，保障径向热膨胀平衡，高温状态下平稳运转.

6.价格合理，应用广泛，具有良好的经济适用性.

7.采用双端面机械密封的密封形式，保障产品无泄漏。

产品用途

本产品适用于输送不含固体颗粒的弱腐蚀性（温度≤350℃）液体，也可根据用户需求，过流部件选用相应材质，输送具有腐蚀性或其它特殊性能的液体。

细节展示

RYD离心式热油泵

（此图产品按用户特殊要求制作）

膜片联轴器

膜片联轴器连接形式，结构更加简便、美观，保证原动机与整机的同心度，成本较高。

刚性联轴器　　　　　　　柔性联轴器

自制刚性连接和自制柔性连接（利用皮带），根据配用功率、使用环境的差异选择，满足原动机与整机的同心度要求和扭矩力，柔性相对经济性较好。

用户须知

1.用户应根据使用条件选择泵的型号。

2.如需我公司协助选型，订货时应指出泵送介质的性质（介质名称、温度、密度、

粘度、腐蚀性介质名称及成分、含量、饱和蒸汽压等）；现场条件（所在位置的海拔

高度、相对温度，防爆区域等级）；工况要求（流量、扬程、温度）。

3.若对原动机、联轴器、轴承等有特殊要求时，用户应说明。

资质证明

质量保证及售后服务政策

1.我公司产品的设计、制造、试验全过程严格按照ISO9001─2008质量保证体系的要求进行。

2.质保期：泵在使用现场不超过6个月，因制造不良造成的损坏，由制造厂免费维修。

3.现场服务：依据客户需求，可负责提供调试和检修；设备维护人员的技术培训。

4.售后服务：若设备运行中发现质量问题，接回馈信息后立即答复，根据国内距离远近，在12─72小时内到达现场处理；产品享受终生维修服务。

5.长期供应备品备件。

承诺

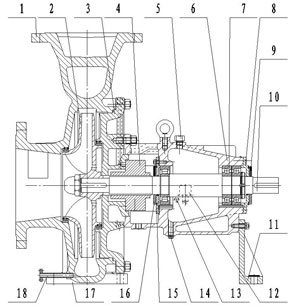

结构型式

1. 泵体　　　2.叶轮

3. 泵盖　　　　4. 机械密封

5. 气孔盖　　　6. 轴承体

7. 轴承　　　　8. 轴承压盖

9. 后折流盘　　10. 轴

11. 支架　　　 12. 恒位油杯G1/4

13. 油镜G1/2    14. 放油螺栓

15. 前轴承盖  　16.前折流盘

17.泵支架　      18. 放油管

冷却方式：强制冷却

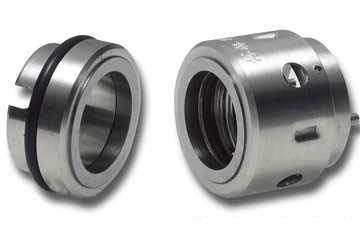

密封型式：机械密封

支撑方式：中心支撑（或脚支撑）

特点：此结构型式，采用双端面机械密封并配备API标准冲洗和冷却方案，且在轴承体上配置水冷腔，达到耐高温和无泄漏的目的，成本较高。

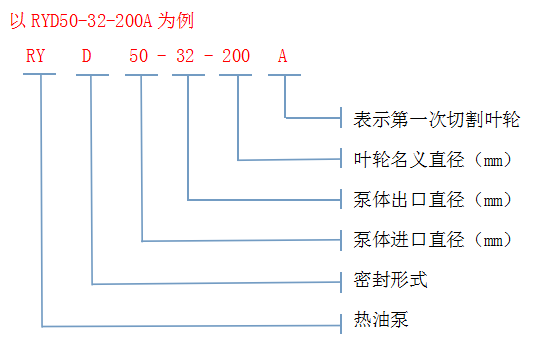

RYD型离心式热油泵型号含义

1、基本参数

表1 泵的基本参数(2极电机)

型号	流量		扬程	转速	效率	汽蚀余量	比转数
型号	m3/h	L/s	m	r/min	%	m	ns
20-20-100	1	0.28	10	2800	26	2	30
20-20-125	1.5	0.42	22	2800	30	2	21
25-25-160	3	0.83	27	2900	30	2	26
25-25-200	0.8	0.22	65	2900	9	2	6.9
25-25-240	0.8	0.22	80	2900	8	2	5.9
25-25-250	1.6	0.44	80	2900	10	2	8.3
32-25-180	3.2	0.89	40	2900	22	2	19.9
32-25-200	3.2	0.89	65	2900	20	2	14
32-25-250	3.2	0.89	80	2900	15	2	12
32-32-160	6	1.67	28	2900	35	2	36
40-25-160	10	2.78	28	2900	44	2	46
40-25-200	6.3	1.75	65	2900	26	2	19
40-25-250	6.3	1.75	80	2900	22	2	17
50-32-160	12.5	3.47	30	2900	47	2	49
50-32-200	12.5	3.47	50	2900	40	2	33
50-32-250	12.5	3.47	80	2900	32	2.2	23
65-50-160	20	5.56	32	2900	55	2	59
65-40-200	25	6.94	50	2900	52	2	47
65-40-250	25	6.94	80	2900	46	2.2	33
65-40-315	25	6.94	125	2900	38	3.3	23
80-50-160	50	13.89	32	2900	67	2.2	93
80-50-200	50	13.89	50	2900	63	2	66
80-50-250	50	13.89	80	2900	57.5	2.2	47

型号

流量

扬程

转速

效率

汽蚀余量

比转数

m3/h

L/s

m

r/min

%

m

ns

80-50-315

50

13.89

125

2900

51

3.3

33

100-80-160

100

27.78

32

2900

73

3.8

132

100-65-200

100

27.78

50

2900

71.5

3.8

93

100-65-250

100

27.78

80

2900

67

3.4

66

100-65-315

100

27.78

125

2900

61

3.3

47

125-80-160

160

44.44

32

2900

76

5.6

166

125-80-200

160

44.44

50

2900

76

5.2

119

125-80-250

160

44.44

80

2900

73

4.8

83

125-80-315

160

44.44

125

2900

68

4.4

60

125-100-200

200

55.56

50

2900

76.5

6.1

133

125-100-250

200

55.56

70

2900

76

5.5

103

125-100-270

250

69.45

75

2970

77

6

112

125-100-315﹡

200

55.56

125

2970

71

5.5

67

150-125-200

300

83.33

50

2970

79

5.5

166

150-125-250

300

83.33

80

2970

78

6

117

150-125-315﹡

300

83.33

125

2970

76

7

82

200-150-250

400

111.11

80

2970

79.4

6

135

注1：基本参数合同有约定的按合同执行。

注2：带﹡号为中心线支承，表中所列的参数为20℃常温清水时设计点的数值。

表2 泵的基本参数(4极电机)

2、型普图
